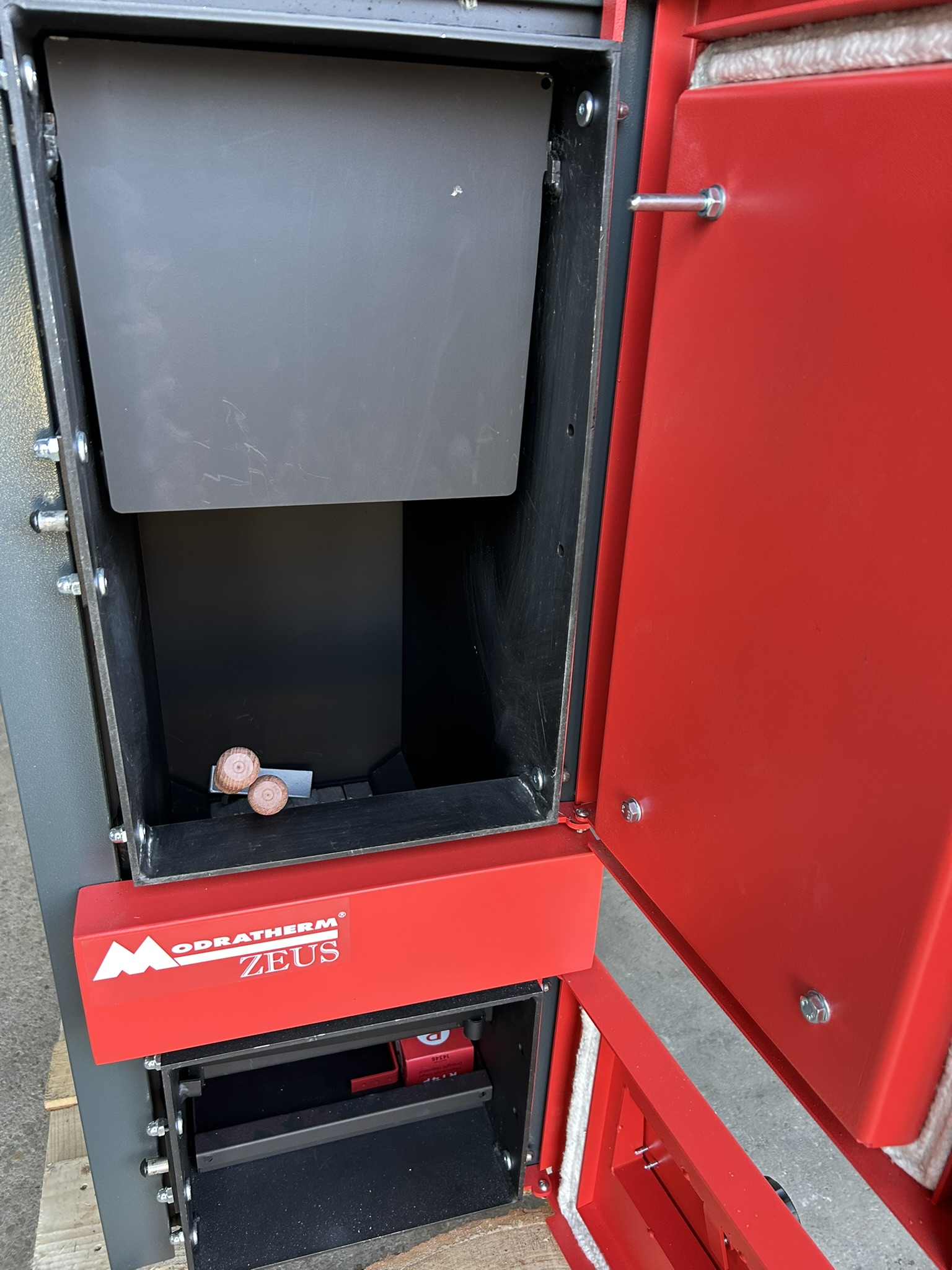

MODRATHERM KPT ZEUS 25.3/20 VU4 3233

Kód produktu: Z253120VU4
MODRATHERM KPT ZEUS 25.3/20 VU4 3233
MODRATHERM KPT ZEUS 25.3/20 VU4 3233
Cena s DPH
1 791,99 €
KS
- +
na objednávku
NZ:nie
GA:nie
TT:nie
SA:nie
BA:nie
NR:nie
KN:nie
LV:nie
ZA:nie
BB:nie
KE:nie
TN:nie
SE:nie
EAN kód:
Stránka výrobcu:
Modratherm
Dokumenty:

Popis produktu

Chcete kúriť ÚSPORNE ?

  • mať štvrtinové náklady v porovnaní s ostatnými, bežne dostupnými zdrojmi palív t.j. elektrina, plyn, uhlie, koks?
  • mať takto lacnú aj teplú úžitkovú vodu?

To dosiahnete s kotlami na ústredné kurenie ZEUS VU, ktoré sú prednostne konštruhované na spaľovanie dreva tak, aby ste zároveň kúrili aj POHODLNE.

  • dlhý interval prikladania paliva
  • veľkosť prikladacích dvierok a spaľovacej komory vám umožní používať až 55cm dlhé kusy polien,
  • v kotle zabudovaná zakurovacia klapka vám ochráni miestnosť proti zadymovaniu pri otváraní dvierok
  • v kotle zabudovaný termostatický regulačný ventil vám zabezpečí udržovanie nastavenej teploty
  • v kotle zabudované bezpečnostné zariadenie spoľahlivo ochráni váš kotol proti prekúreniu.


Zároveň pri prevádzkovaní tohoto kotla i Vy tak prispejete k šetrnému správaniu sa voči životnému prostrediu. Drevo a drevná hmota vôbec patrí k najdostupnejším zdrojom obnoviteľnej energie. Význam biomasy tohoto druhu neustále rastie. Je dôležité vedieť, že každé palivo má inú výhrevnosť, iný obsah prchavých látok, iný obsah vody, iný obsah škodlivých látok a teda ten istý kotol má iný výkon aj inú účinnosť pre rôzne druhy palív, viď. tabuľka:



Výhrevnosť

MJ/kg

Účinnosť pre spaľovaní dreva

%

výkon kotla v kW  pri počte článkov

                    4     5       6       7

drevo   kusové     14 78 20    25    30    35
uhlie čierne 23 55 23    31    39    46
koks 27 60 23    30    38    45

ZEUS VU (drevo)



25/20  25    30    35

Pre správny výber výkonu kotla uvádzame výkonové porovnanie kotlov ZEUS s liatinovými kotlami pri spaľovaní dreva. Uvádzané výkony sú v súľade s STN EN 303-5. Uvádzanie výkonov liatinových kotlov podľa starých noriem ČSN 070240 je nesprávne a neplatné.

ZEUS 25/20 VU4 =  liatinový kotol 4 článkový  =  výkon 20 kW pri spaľovaní dreva

ZEUS 25 VU5     =  liatinový kotol 5 článkový  =  výkon 25 kW pri spaľovaní dreva

ZEUS 30 VU6     =  liatinový kotol 6 článkový  =  výkon 30 kW pri spaľovaní dreva

ZEUS 35 VU7     =  liatinový kotol 7 článkový  =  výkon 35 kW pri spaľovaní dreva



 Veľká výhoda oproti liatinovým kotlom je konštrukcia, ktorá dosahuje nižšie emisné limity, dlhšiu dobu horenia a väčší užívateľský komfort.

Jednoducho povedané, každé palivo vyžaduje inú konštrukciu. Latinové kotly sú konštruované na spaľovanie uhlia a koksu, ktoré horí žiarom a nedostatočne spaľujú drevo, ktoré horí plameňom. Pri horení sa uvoľnujú sa prchavé látky, ktoré na ich dokonalé vyhorenie vyžadujú dlhé spalinové cesty, aby vyhoreli. Kotly ZEUS VU tieto cesty majú a sú konštruované práve na spaľovanie dreva, aby uvoľnené prchavé látky odovzdali ešte časť svojej energie.

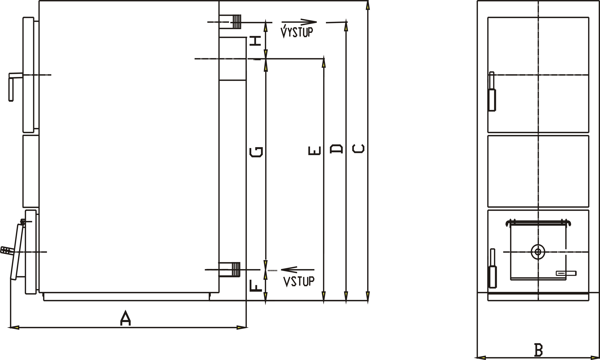

Hlavné rozmery:

rozmer







 ZEUS  25/20 VU4 25 VU5   30 VU6
 Rozmer A 800 800 950
B 435  435  435
C 1120  1120  1120
D 959 959 959
E 794 794 794
F 181 181 181
G 613 613 613
H 165 165 165









            zp

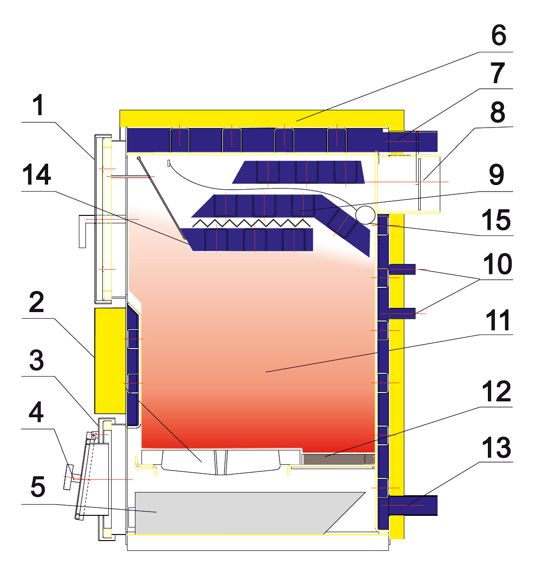

Funkčná schéma kotla:

 rez







Legenda:





  1. nakladacie dvierka
  2. liatinové článkové rošty
  3. popolníkové dvierka
  4. klapka prívodu spaľovacieho vzduchu
  5. popolník
  6. tepelná izolácia
  7. nátrubok výstupnej vody G 2?
  8. vyústenie dymovodu s komínovou  klapkou
  9. články spalinových ciest
  10. napojovacie otvory bezpečnostného výmenníka resp. integrovaného výmenníka TÚV G 1/2?
  11. spalinový priestor
  12. šamotové tvárnice (ZEUS 30 VU6)
  13. nátrubok vratnej vody G 2?
  14. usmerňovacia klapka toku spalín
  15. usmerňovač spalín (pri čistení spalinových ciest vybrať cez usmerňovaciu klapku 14)





Tabuľka technických údajov:

MODRATHERM ZEUS VU
Typ   ZEUS 25/20 VU4        ZEUS 25 VU5           ZEUS 30 VU6
Menovitý tepelný výkon kotla kW 20 25 30
Účinnosť % 76 - 78
Doporučené palivo ( EN 303-5) -

guľaté drevo mäkké A1 a tvrdé A2

štiepané drevo B1

maximálna vlhkosť paliva 20%
Náhradné palivo - drevene brikety, hnedé uhlie
Hĺbka spaľovacieho priestoru

mm

 420  420 570
Objem vody l 52 52 61

Tlaková strata kotla

pri V=1,5 m3 . h-1 ( ? p=2V2)

 mbar 3,1  3,1 3,2
Prikladací priestor l 65 65 88
Doporučený ťah komína Pa 15
Maximálny prevádzkový tlak kotla bar 2,5
Max. tlak bezpečnostného výmenníka bar 6
Pripojenie na vykurovaciu sústavu " 2"
Rozmery plniaceho otvoru ( š x v ) mm 290 x 490
Rozmery kotla ( š x v x h) mm  435x1120x800 435x1120x950
Celková hmotnosť kotla kg  218 221 262
Pripájací priemer hrdla odvodu spalín mm 159
