Odťahový ventilátor V25 a V80

Slúži na obmedzenie úniku dymu do priestoru kotolne pri prikladaní paliva do kotla VIGAS. Firma VIMAR vyrába dva typy ventilátorov:

• Ventilátor V25 - určený pre kotly typu VIGAS 16,25,12DPA, 18DPA, 29UD a 25TVZ (teplovzdušný)
• Ventilátor V80 - určený pre kotly typu VIGAS 40,60,80,100 a 26DPA

Odťahový ventilátor nie je súčasťou kotla.

Popis ventilátora

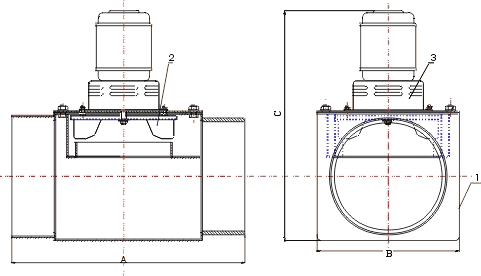

Teleso ventilátora (1) je zváranej konštrukcie z plechu hrúbky 2,5 mm. Vstupné hrdlo je určené k osadeniu odťahového ventilátora na kotol, výstupné hrdlo je určené k osadeniu do komínovej rúry. Obežné koleso (2) je pripevnené priamo k hriadeľu elektromotora (3), ktorý je ochladzovaný chladiacim kolesom. Povrch ventilátora je povrchovo upravený žiaruvzdorným náterom.

Poloha ventilátora

Ventilátor sa umiestňuje na výstupné komínové hrdlo kotla. Doporučujeme skriňu ventilátora umiestniť tak, aby os motora bola v horizontálnej polohe. Súčasťou ventilátora je krabička s rozbehovým kondenzátorom, ktorá sa pripevní na zvislú stenu kotla tak, aby nedochádzalo ku kontaktu vodičov s komínovou rúrou. Z krabičky kondenzátora sa dodaný vodič zapojí do regulácie AK4000 na svorkovnicu s označením "Odťahový ventilátor". Schéma zapojenia sa nachádza v návode na obsluhu kotlov VIGAS. Po elektrickom zapojení je potrebné nastaviť v regulácii AK4000 podľa kap.13.1.4 Návodu na obsluhu AK4000 hodnotu "yes".

Parametre ventilátora
